En berättelse om precision, disciplin och hantverket att tillverka stora skaftkomponenter

Den nedre axelenheten byggdes av Q275 rundstål (Φ180 mm) och Q275 sömlöst stålrör (Φ180 mm × väggtjocklek 30 mm). Innan någon bearbetning påbörjades behandlade vårt team råvarorna med samma seriösa som slutprodukten:

• Analys av kemisk sammansättningutförs av ett certifierat labb från tredje-part
• Testning av mekaniska egenskaperinklusive hårdhet, draghållfasthet och töjning
• Fullständig dokumentation för att säkerställa att varje del uppfyllde svets- och driftskrav

Vi har alltid trott: Om råmaterialet inte är pålitligt kan ingen bearbetning göra delen tillförlitlig.





02 En processväg som inte följs-Den är konstruerad

Den nedre axeln är gjord av tre sektioner som är sammansvetsade. Med sin storlek, struktur och bearbetningsspann skulle en generisk processväg helt enkelt inte fungera.
Så vårt ingenjörsteam skapade en från grunden:



• Segmentell grovbearbetning för att kontrollera deformation
• Reserverade tillägg för kritiska dimensioner
• Beräknad svetskrympning
• Rensa nollpunktsinställningar för slutlig bearbetning
• Dimensionskontrollpunkter loggas under hela processen



Varje steg behövdes för att tjäna nästa steg. Ingenting lämnades åt improvisation.



03 Svetsning: Där precision möter erfarenhet



Stora svetsade axlar pressar svetsarna till en känslig balans-bibehåller koncentriciteten, minimerar deformation, kontrollerar värmen. Våra seniora svetsare slutförde monteringen baserat på svetsritningen, följt av:



Flytande penetranttestning (PT)för att exponera eventuella sprickor, porositet eller fusionsdefekter som är osynliga för ögat.



För oss anses en svets inte vara framgångsrik eftersom den "ser bra ut"- endast när den är bevisad sund, repeterbar och säker för lång-användning.









04 Post-Svetsprecisionsbearbetning - där den verkliga skickligheten visar sig



Om svetsning handlar om disciplin handlar efter-svetsbearbetning om hantverk. Det sista steget inkluderade:



• Svarvning av axeltappar, axlar, spår och alla -diameterkritiska områden
• Fräsning av två kilspår för perfekt passning med kundens system
• Borrning, fasning och gängning i båda ändar
• Manuell avgradning och förfining-



Arbetet kombineradesstora svarvar, ett portalfräscenter och erfarna maskinistersom förstår hur svetsade strukturer beter sig under efterbehandling. Det här steget är där en axellångsiktiga-prestandaär verkligen formad.

För att validera varje kritisk dimension har vi implementerat alla tillgängliga inspektionsverktyg:

• Vernier bromsok, mikrometer, djupmätare
• Go/no-go mätare och mätblock
• Ytplattor
• Koordinatmätmaskin (CMM)
• Optisk projektor

Varje nyckelmätning registrerades, spårades och överensstämde helt med kundens ritningar. Vårt mål var inte att "godkänna inspektionen"-det var att se till att axeln skulle fungera tillförlitligt under hela dess livslängd.

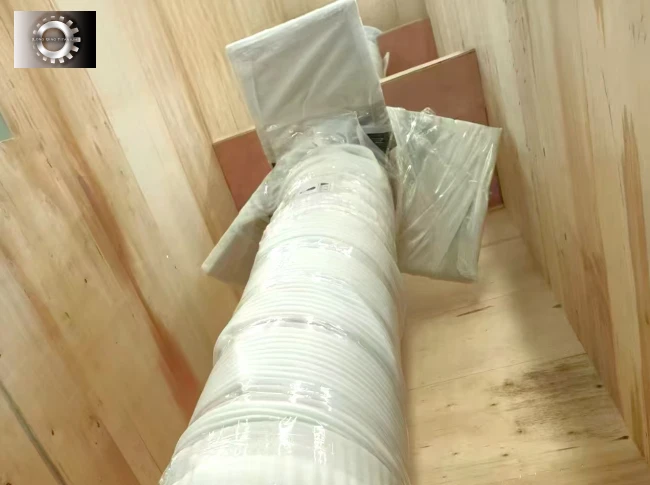

Produktens resa slutade inte i vår fabrik. Exportlogistik utgör ytterligare ett risklager, så vi förberedde ett fler-skyddssystem:

1. Hög-rost-förebyggande hård-filmolja
2. Fler-lager EPE (expanderad polyeten) skuminpackning
3. LLDPE-sträckfilm för säker fixering
4. En IPPC-certifierad plywoodlåda med stålarmering för tunga-transporter

Bra förpackningar är osynliga när de fungerar. Och vi vill att våra kunder ska känna omsorgen redan innan de ser själva produkten.

En oväntad utmaning kom under beläggningsstadiet. Våra tidigare projekt använde mestadels gummibeläggningar eller hushållshartser, men den här gången specificerade kundenAkzoNobel epoxibeläggning-ett material med ett helt annat applikationsbeteende.

Kraven var krävande:

En beläggningstjocklek på 2000 μm

Tio gånger tjockare än typiska industribeläggningar (vanligtvis 200–300 μm).
Detta krävde omtanke om lagerkontroll, härdningscykler och appliceringsrytm.

Väder som vägrade samarbeta

Kontinuerligt regn och luftfuktighet bromsade härdningen och störde produktionsscheman upprepade gånger. För att övervinna detta gjorde vårt team:

• Anpassade sprutintervall
• Optimerade härdningsmiljöer
• Lade till lokaliserad värmeutrustning
• Övervakade skiktets vidhäftning och tjocklek noggrant

Resultatet blev en felfri finish-och värdefull erfarenhet för framtida tekniska projekt.

Ju tuffare utmaningen är, desto mer avslöjas en fabriks verkliga styrka. SPX Singapore agitatorprojekt validerade vår förmåga över hela produktionskedjan:

• Materialverifiering
• Svetsteknik
• Precisionsbearbetning i stor- skala
• Kvalitetssäkring
• Exportförpackning och leverans

Det vi levererade var mycket mer än ett skaft-det var en komplett och pålitlig tillverkningslösning byggd på planering, disciplin och hantverk.

Om du letar efter en partner istora axelkomponenter, tryck-kärldelar, ellerkomplexa bearbetade strukturer, vi ansluter gärna. Låt oss vända svåra problem till pålitliga, leveransbara produkter-tillsammans.
